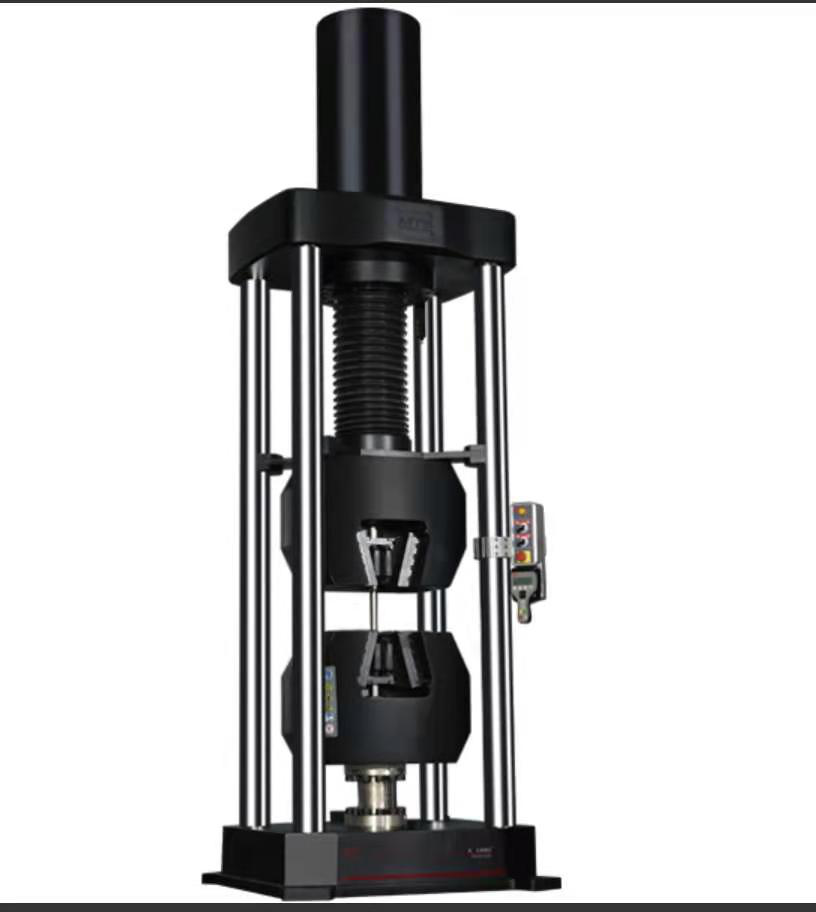

性能特點:單空間楔形夾具系列SHT5608拉伸試驗機《120噸。60噸微機控制電液伺服萬能試驗機采用單空間平推夾具油缸上置式結構。采用雙向差動油缸》微機控制電液伺服單空間平推夾具試驗機采用單空間油缸上置式結構。采用雙向差動油缸,在一個空間內實現拉壓雙向試驗,適用于以拉伸試驗為主的場合.
功能用途:
主要用于金屬材料的拉伸試驗,可實現等速率加荷、等速率變形、等速率位移等控制過程,并可在一次試驗中實現力、變形、位移三段控制,各控制之間可平滑轉換。
參數及性能指標:
l 負荷: 2000Kn /1200KN/600Kn
l 結構形式: 單出桿雙作用油缸上置四立柱結構
l 試驗操作高度: 500-900mm
l 控制方式: 微機控制電液伺服
l 試驗類型: 常溫拉伸等
l 過載保護: 105%過載保護(無變形、無機械損傷)
l 整機噪聲: 不超過65dB
l 負荷示值準確度: 優于示值的±0.5%
l 負荷分辨率: 500000碼,且全程分辨率不變
l 力值測力范圍: 1%~100%F·S(全程不分檔)
l 位移示值準確度: 優于示值的±0.5%
l 位移顯示分辨率: 0.01mm
l 變形顯示分辨率: 0.001mm
l 變形測量準確度: 優于示值的±0.5%
l 活塞移動上升速度: 200mm/min
l 活塞移動下降速度: 240mm/min
l 活塞行程: 600 mm(可根據用戶定制)
l 拉伸空間: 700 mm(可根據要求配置)
l 立柱凈寬度(內凈寬): 780 mm×550mm
l 夾緊方式: 液壓楔型夾緊
l 電機功率: 10kW
l 電源: 380V 三相五線制 50Hz
