土工材料-格柵蠕變持久試驗機CMT-SDW型機械式土工材料蠕變?cè)囼?yàn)機是濟南新時代試金根據GB/T17689《土工合成材料 塑料土工格柵》、QB/T2854《塑料土工格柵 蠕變?cè)囼?yàn)和評價方法》、Q/CR549.2《鐵路工程土工合成材料 第二部分:土工格柵》、ISO13431:Geotextiles and geotextile—related products—Determination of tensile creep and creep rupture behaviour 的標準要求,所研發制造的主要用于土工材料-格柵產品評價的常溫、高溫下蠕變?cè)囼?yàn)的蠕變性能檢測設備。
該土工材料蠕變?cè)囼?yàn)機的特點:
產品概述

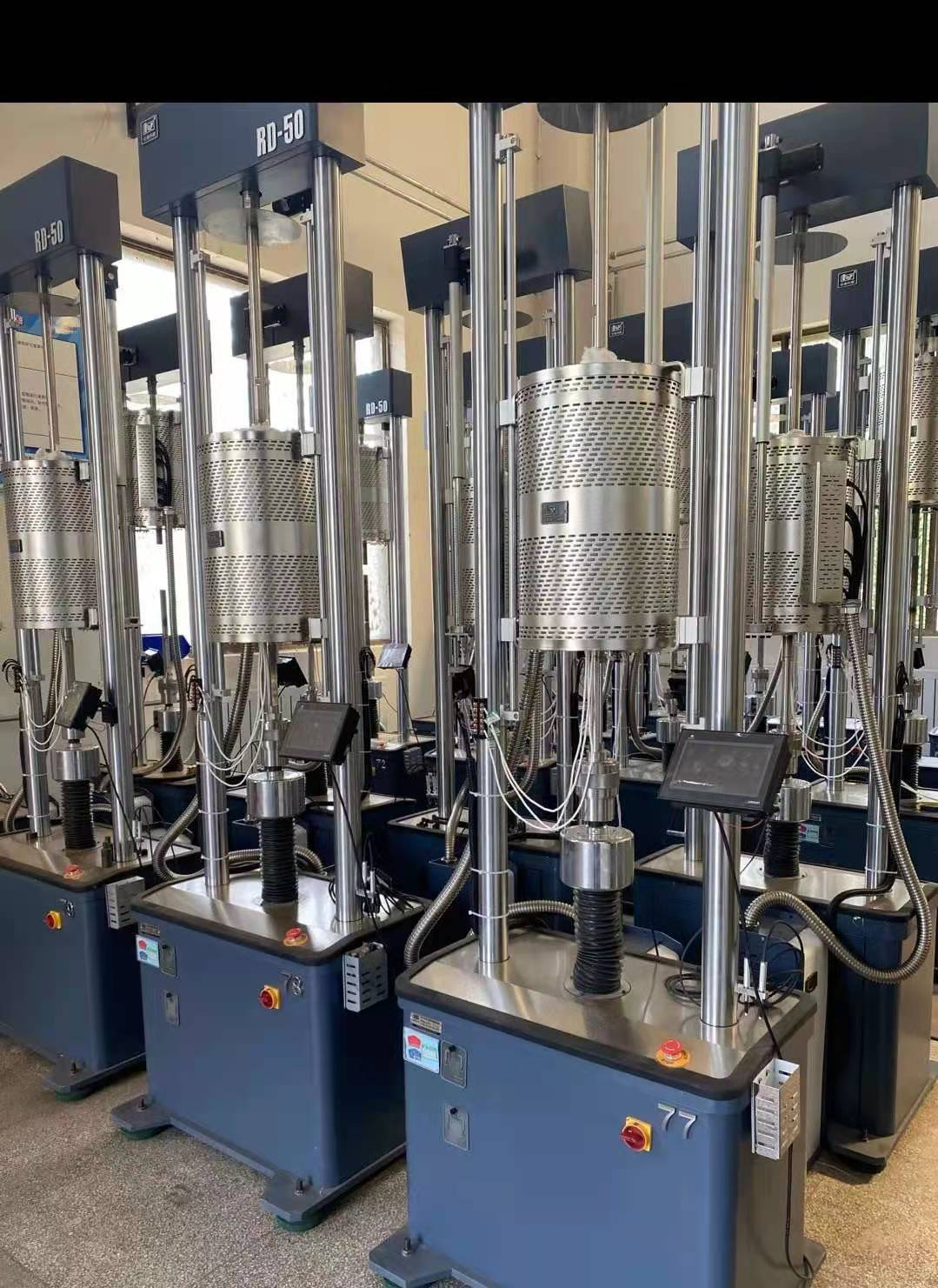

高溫持久蠕變?cè)囼?yàn)機滿足GB/T2039-1997金屬拉伸蠕變及持久試驗方法、HB5151-1996金屬高溫拉伸蠕變?cè)囼?yàn)辦法的要求,主要用于金屬、非金屬材料在常溫或高溫環境下的蠕變、持久、應力松弛試驗;也可完成高溫短時拉伸試驗、周期加載試驗、低周循環等試驗,是冶金部門、科研機構、質檢部門、航空航天、車輛制造、機械制造、石油化工、建筑材料、高等院校及有關礦企業進行材料性能檢驗和研究的常用設備。
功能特點
1. 可單臺工作也可以10臺內集群控制;
2. 高溫夾持裝置有螺紋連接結構、臺肩式卡掛結構、板式樣穿銷結構可供選擇;每種規格試件需配對應夾具和高溫引伸計;
3. 由不銹鋼、K3、K465高溫合金、DZ合金、DD合金等材質制作的高溫夾持裝置/引出桿及K型、S型熱電偶、根據不同的溫度要求由低至高進行選擇;
4. 應用溫度補償技術,試驗系統不需水冷。
5. UPS電源為選配件,可保證在斷電情況下試驗機可在短時間內繼續工作、存儲試驗數據、試件卸載以保護試驗機。
6. 光電式位置指示裝置使試驗操作簡單便捷。
蠕變?cè)囼?yàn)機的性能指標:
1、單臺設備加載單元通道數: 4個
2、單通道最大負荷:10KN;
3、有效加載范圍:0.1kN~10kN;
4、試驗力測量誤差:±1%以?xún)?nèi);
5、上下夾頭偏心率:≤10%;
6、最小試驗力:20N;
7、杠桿比:1:20(一級杠桿)
8、上杠桿偏斜量:0.3mm;
9、下拉桿升降速度:慢速(自動調平)2.5mm/min; 手動 4mm/r (手輪);
10、拉桿最大行程:400mm;
11、有效試驗空間:1800mm;
12、控制方式:自動控制和手動控制兩種杠桿調平方式;
13、設備形式:四工位一組,共用環境箱。
14、環境箱內膛尺寸:1200×2000×500mm(寬×高×深)
15、溫度范圍:室溫~100℃;
16、溫控精度:1%;
17、溫度波動度為:±2oC;
18、升溫速度:1~4℃/min;
19、電源:3? AC380V±10%,50Hz±1Hz,總功率7.5KW;
20、設備外形尺寸:長×寬×高=1650×1200×3400(mm)
